換季施工，硅酮膠起鼓、起泡如何解決？
秋冬季節(jié)，通常晝夜溫差增大，施工現(xiàn)場時(shí)常伴隨著露水、濕氣，建筑幕墻現(xiàn)場施工打膠時(shí)容易出現(xiàn)起鼓、起泡的現(xiàn)象。

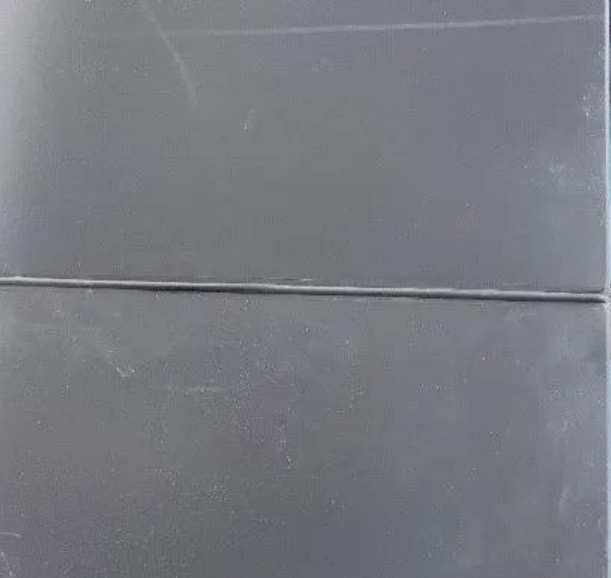

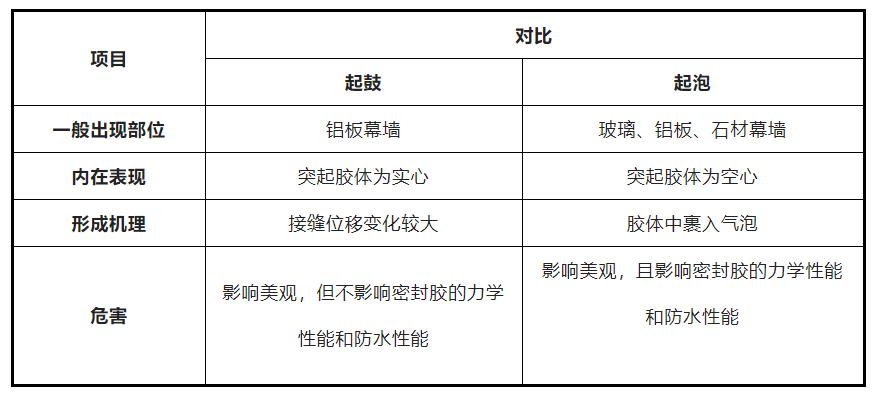

起鼓現(xiàn)象是耐候膠在一定的環(huán)境條件下，接縫發(fā)生的變形較大而導(dǎo)致的，并不是耐候膠本身的質(zhì)量問題。

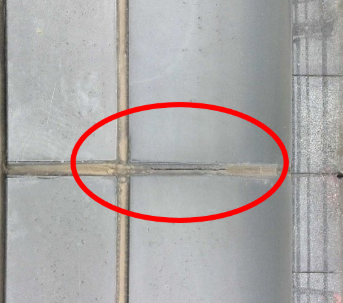

起鼓原因
一、環(huán)境濕度低，造成密封膠固化慢。比如我國北方地區(qū)的春季和秋季，空氣相對(duì)濕度較低，有時(shí)甚至長期徘徊在30%RH左右。
二、環(huán)境溫差大，比如北方春秋季節(jié)早晚溫差大，白天溫度可能在20℃左右（這時(shí)如果天氣晴好，被太陽照射的鋁板的溫度有時(shí)可達(dá)60-70℃），南立面被太陽直射的時(shí)間最長，而夜晚的溫度可能只有幾度，甚至更低。
三、面板材質(zhì)，比如鋁板的線脹系數(shù)較高，是玻璃的2-3倍，所以同尺寸的鋁板比玻璃的熱脹冷縮變形更大。
四、板塊尺寸和形狀，比如尺寸大的鋁板導(dǎo)致的接縫變形也會(huì)較大，異型鋁板的接縫變形比平面鋁板大。
五、膠縫尺寸，當(dāng)膠縫較窄時(shí)，同樣的面板尺寸變形導(dǎo)致的膠縫寬窄變化的比例會(huì)偏大。
起鼓現(xiàn)象是耐候膠固化速度、環(huán)境濕度、環(huán)境溫差以及膠縫寬度、面板材質(zhì)和尺寸等因素綜合作用的結(jié)果。
起鼓的耐候膠內(nèi)部是實(shí)心的，不會(huì)影響耐候膠長久的密封性能，但會(huì)引起膠縫外觀不平整。
施工建議
一、在陰天抓緊時(shí)間施工，因?yàn)殛幪鞎円箿夭钚。z縫變形小，不容易發(fā)生起鼓現(xiàn)象。
二、采用適當(dāng)?shù)恼陉柎胧热缬梅缐m網(wǎng)等遮擋，使面板不直接暴露于陽光下，降低面板的溫度，減小溫差導(dǎo)致的接縫變形。
三、選擇合適的時(shí)間打膠（在該立面的面板被陽光曝曬時(shí)施工）。
四、如果上述方法均無法解決起鼓的情況，可以采用二次打膠的方法，即先打一次凹陷的膠縫，待其固化2~3天，具有彈性后，再在其表面打一層膠。
硅酮耐候密封膠在現(xiàn)場使用出現(xiàn)起鼓的問題，與現(xiàn)場施工環(huán)境、工藝等因素有著密切聯(lián)系。特別是處于季節(jié)交替的施工時(shí)期，應(yīng)按照密封膠標(biāo)準(zhǔn)施工工藝流程進(jìn)行施工，避免出現(xiàn)起鼓現(xiàn)象。
俊川科技 與您共贏
地址：四川省成都市華僑城·云岸C座21樓
廠址：四川省彭州市天彭鎮(zhèn)旌旗西路339號(hào)
